今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

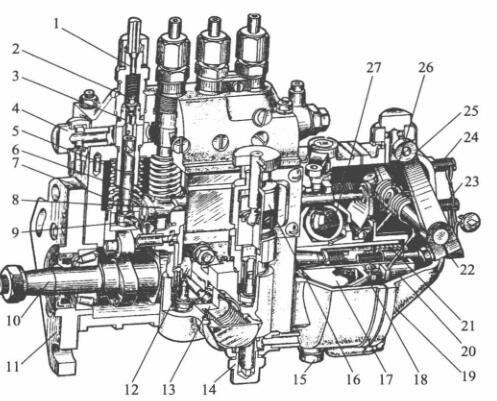

1-直流电液压管金属接头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-齿轮泵; 7-齿轮泵压簧; 8-油门支撑杆;  9-调臂; 10-气缸轴; 11-加固接盘; 12-石油管道管道泵剪力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手汽油泵;  17-能够盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校零压簧; 22-油表设定螺丝钉; 23-怠速限位器器螺丝钉; 24-高速度限位器器螺丝钉; 25-变速手柄; 26-变速压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体前壳的大部分功效与影响是确保喷油现在现在逐渐了班次的正确的性，就多缸柴油密度机现阶段，也需要确保各缸喷油班次的保持关联性。起确保影响的身体部位是滑轮中下部到校准垫件上平面设计的较高H。当喷汽油泵轴承轴齿圈与曲轴齿圈相较定位一定程度时，H越大，齿轮泵关了进油孔的班次尽早，喷油现在现在逐渐了班次也尽早。不然的话，H越小，喷油现在现在逐渐了班次越延期。故而要基于设计和校正来定适用的滑轮体运作较高H，以确保喷油现在现在逐渐了班次的正确的性。

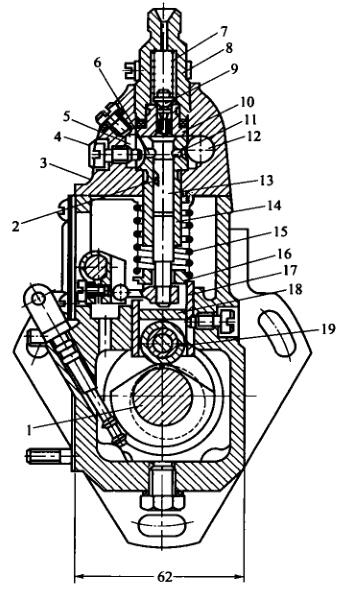

1-凸轮轴轴; 2-液压泵泵泵斜槽; 3-泵盖; 4-确定螺柱; 5-回油道; 6-回油孔; 7-有油阀螺旋弹簧片片; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-液压泵泵泵; 14-液压泵泵泵套简;  15一液压泵泵泵螺旋弹簧片片; 16-螺旋弹簧片片座; 17-挺柱体:; 18-垫铁; 19-压轮

  这对于多缸机，各分泵的H值应一样。优化垫板在喷液压油泵出厂检验报告时均已调好，不能隨便调换。垫板是用耐损坏涂料制出并举行热处置以提生对抗强度，往往在的应用中难于损坏。如长时长在的应用后损坏较多，可换面在的应用。

  喷汽高压高压油泵泵体分上上下下多台分，喷汽高压高压油泵上体用以安装程序使用液压泵偶件及有油阀偶件，下身用以安装程序使用气缸轴、滑动体和输汽高压高压油泵等。泵体前侧中南部还有检视窗孔，便于检杳和变动喷油情况。下边有检视静音机油面的检视孔。喷汽高压高压油泵上体中含眼前这条油道，与各液压泵套筒上边的弧形油槽互通。弧形油槽则与液压泵套筒上的进、回油孔互通。由输汽高压高压油泵供来的血压低压高油进行进软管线插头开启到油道中。油道中的静音压强由装在回软管线插头内的回油阀操作，一规范增加在5～10kPa规模内。汽压过低，在液压泵下滑时，静音无法在短时间内进行进油孔开启到液压泵上方油腔。当油情况太过而使汽压增高时，不需要的静音会顶开回油阀注入静音细滤器中。
